Você conhece ESD?

Se você trabalha, estuda ou pretende trabalhar com eletrônica?

Então existe um conhecimento fundamental que vale a pena conhecer: ESD – Descarga Eletrostática.

Muitas pessoas trabalham diariamente com componentes eletrônicos sem conhecer um dos riscos mais comuns da indústria: a Descarga Eletrostática (ESD).

Uma simples descarga, muitas vezes imperceptível, pode comprometer componentes eletrônicos sensíveis, gerar retrabalho, aumentar custos e reduzir a confiabilidade dos produtos.

Mas afinal:

🔹 O que é uma descarga eletrostática?
🔹 Por que a ESD é perigosa?
🔹 Por que ela pode danificar componentes eletrônicos?
🔹 Principais formas de prevenção?
🔹 O que é uma Área Protegida contra Descargas Eletrostáticas (EPA)?
🔹 Como os profissionais e as empresas podem se proteger?

Esses são alguns dos conhecimentos fundamentais para quem deseja compreender melhor a realidade da indústria eletrônica.

Você sabia?

A eletricidade estática faz parte do nosso dia a dia e, muitas vezes, passa despercebida.

Uma simples descarga eletrostática (ESD), imperceptível para nós, pode danificar componentes eletrônicos sensíveis, comprometendo a qualidade, a confiabilidade e a vida útil de equipamentos.

Por isso, compreender como a ESD ocorre e aprender a preveni-la é um conhecimento importante para estudantes, técnicos, profissionais da indústria, assistências técnicas e todos que trabalham ou têm interesse pela área de eletrônica.

Falando sobre ESD - Descarga eletrostática

A ESD (Electrostatic Discharge), ou descarga eletrostática, é a transferência súbita de carga elétrica entre dois objetos com potenciais elétricos diferentes quando eles entram em contato ou se aproximam. Embora seja comum sentirmos isso como um pequeno choque ao tocar em uma maçaneta, para componentes eletrônicos, esse evento é frequentemente fatal.

Por que a ESD é perigosa?

A descarga pode atingir milhares de volts (frequentemente acima de 500V) em um tempo extremamente curto (menos de 1 microssegundo).

Isso pode causar:

🔹 Falhas Catastróficas: O componente queima imediatamente e para de funcionar.

🔹 Defeitos Latentes: O componente é danificado internamente, mas continua funcionando por um tempo, falhando de forma intermitente ou prematura no futuro.

Porque ela pode danificar componentes eletrônicos?

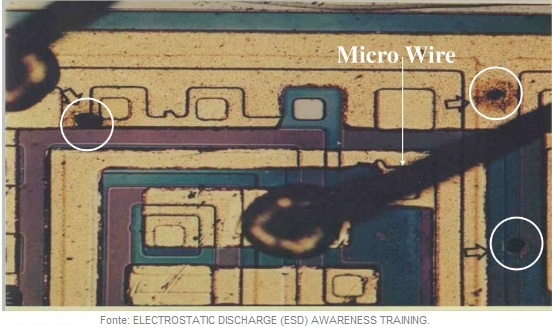

A Descarga Eletrostática (ESD) destrói componentes eletrônicos através de um pico extremo de tensão e corrente. Esse pulso rompe o isolamento dos semicondutores, derretendo as microtrilhas de silício e causando danos catastróficos aos circuitos internos.

Principais formas de prevenção

Para evitar danos em ambientes de manutenção ou fabricação, utilizam-se Equipamentos de Proteção Individual (EPIs) e técnicas específicas:

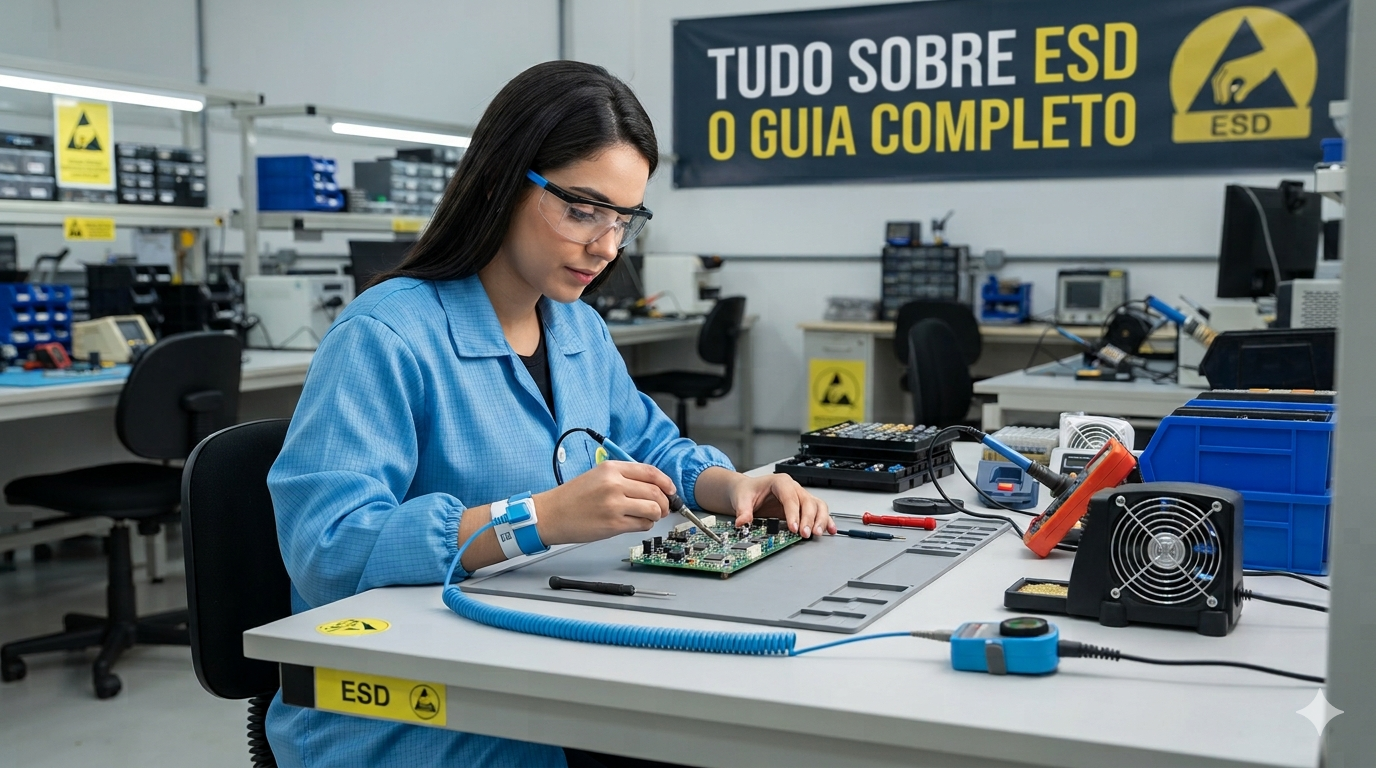

🔹 Aterramento pessoal: O uso de uma pulseira antiestática conectada ao terra dissipa a carga do corpo do operador com segurança.

🔹 Bancadas protegidas: Utilização de mantas condutivas/dissipativas aterradas para trabalhar com as placas.

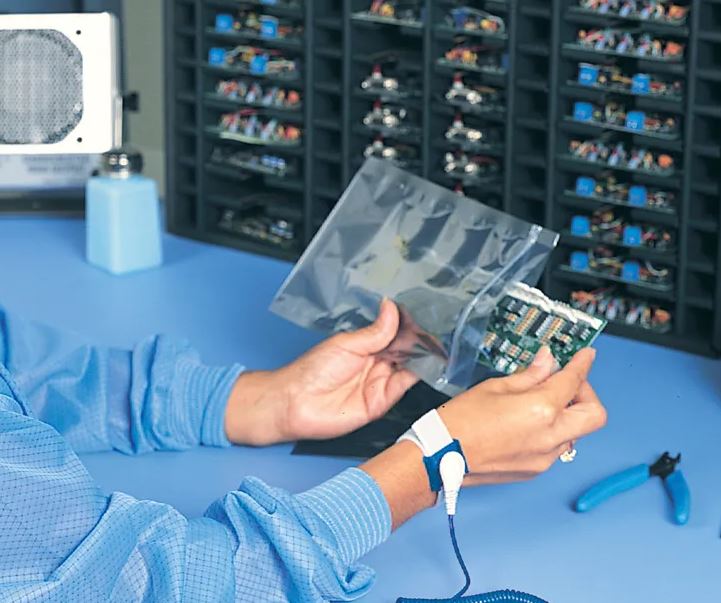

🔹 Armazenamento adequado: Componentes devem ser guardados em sacos antiestáticos (geralmente cinzas ou prateados) que criam uma Gaiola de Faraday ao redor do item.

🔹 Calçados e pisos ESD: Em indústrias, calçados especiais e pisos condutivos garantem que a carga seja drenada enquanto o operador caminha.

Área Protegida contra Descargas Eletrostáticas (EPA)

Uma EPA (Electrostatic Protected Area ou Área Protegida Eletrostaticamente) é um espaço seguro e controlado na indústria eletrônica onde o risco de danos por eletricidade estática é quase zero. Sua função é proteger componentes sensíveis contra falhas causadas por descargas eletrostáticas (ESD).

Características Principais:

Normas Técnicas

O controle de ESD é regido por padrões globais para garantir a qualidade industrial:

• ANSI/ESD S20.20: Norma americana que define requisitos para programas de controle de ESD.
• IEC 61340-5-1: Norma internacional (e base para a brasileira) sobre proteção de dispositivos sensíveis.
• IEC 61000-4-2: Focada em testes de imunidade de equipamentos prontos a descargas.

As normas ANSI/ESD S20.20 e IEC 61340-5-1 são os principais pilares globais para o controle de descargas eletrostáticas em ambientes industriais. Embora tenham origens geográficas distintas, elas são tecnicamente equivalentes e visam o mesmo objetivo: proteger componentes eletrônicos sensíveis.

Por que são fundamentais?

Estas normas garantem a confiabilidade do produto. Sem elas, uma empresa pode sofrer com "defeitos latentes", componentes que passam nos testes de fábrica mas falham precocemente na mão do cliente, gerando custos altíssimos de garantia e danos à reputação da marca.
